Описание:

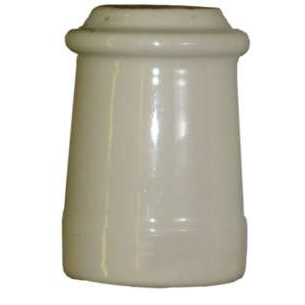

Изолятор ИО-10-3.75 У3 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 10 кВ и применяется внутри помещения.

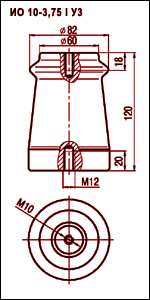

Изолятор ИО-10-3.75 У3 изготавливается в двух вариантах исполнения в зависимости от количества отверстий сверху. Вариант исполнения обозначается римскими цифрами I или II.
Изолятор применяется для комплектации высоковольтных предохранителей типа ПК, ПКТ, которые устанавливаются внутри помещения или в ячейках.
В условном обозначении изоляторов буквы и цифры означают:
И - изолятор;
О - опорный;
10 - номинальное напряжение;
3,75 - минимальная разрушающая сила на изгиб (разрыв), кН;
I - вариант исполнения;
У - климатическое исполнение;
3 - категория размещения.
