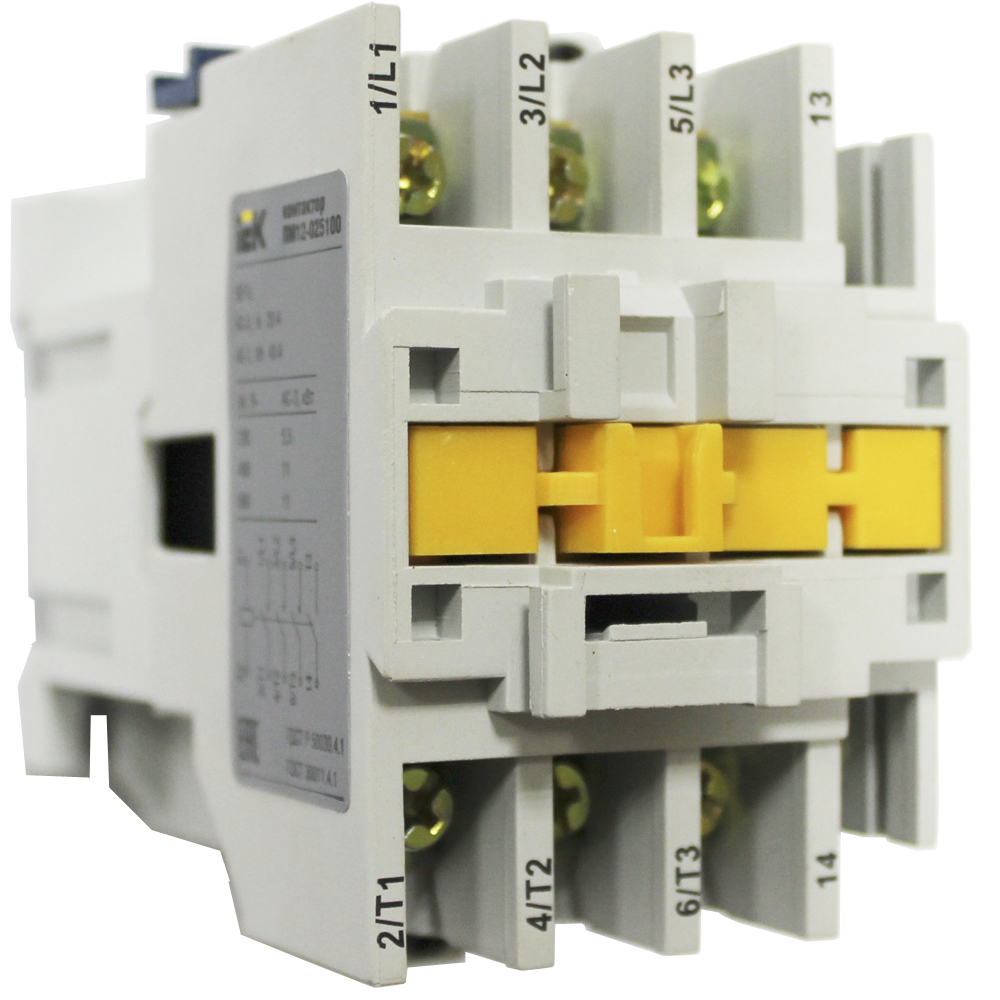

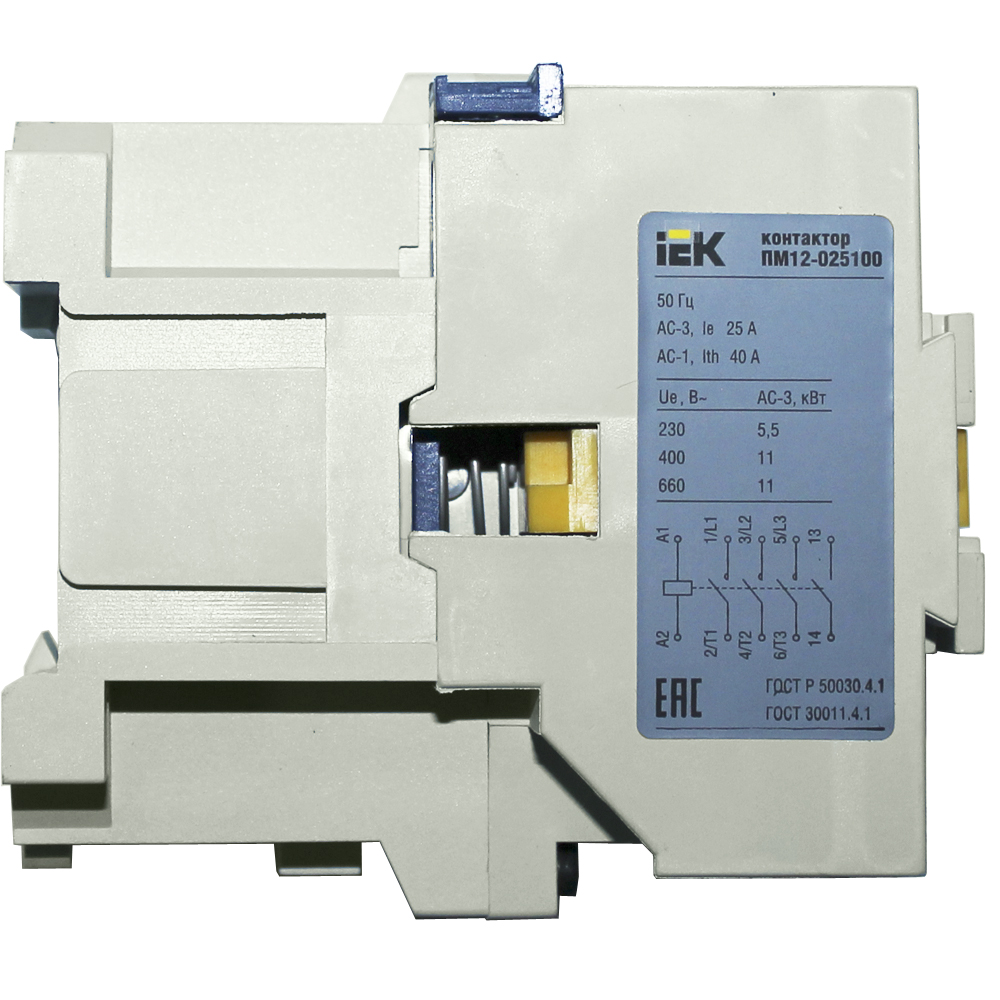

Контактор электромагнитный серии ПМ12 на ток нагрузки 25А (АС-3) предназначен для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).

Номинальное напряжение питания цепи управ Us AC 50 Гц: 230 В
Номинальный рабочий ток Ie 400 В: 25 А
Тип подключения вспомогат цепей: Винтовое соединение
Номин. раб напряжение переменного тока Ue: 230, 400, 660 В
Номин. напряжение изоляции Ui: 660 В
Номин. импульсное напряжение: 6 кВ
Условный ток короткого замыкания Inc: 3000 А
Защита от сверхтоков - предохр gG: 40 А
Момент затяжки: 1,2 Нм
Диапазоны напряж управления при срабатыв Uc: 0,85-1,1
Гибкий кабель без наконечника: 2-4 мм
Диапазоны напряж управления при отпускании Uc: 0,3-0,6
Жесткий кабель без наконечника2: 2,5-6 мм
Комутационная износоуст при АС-3: 1 млн циклов
Мех износостойкость: 5.0 млн циклов
Степень защиты: IP00

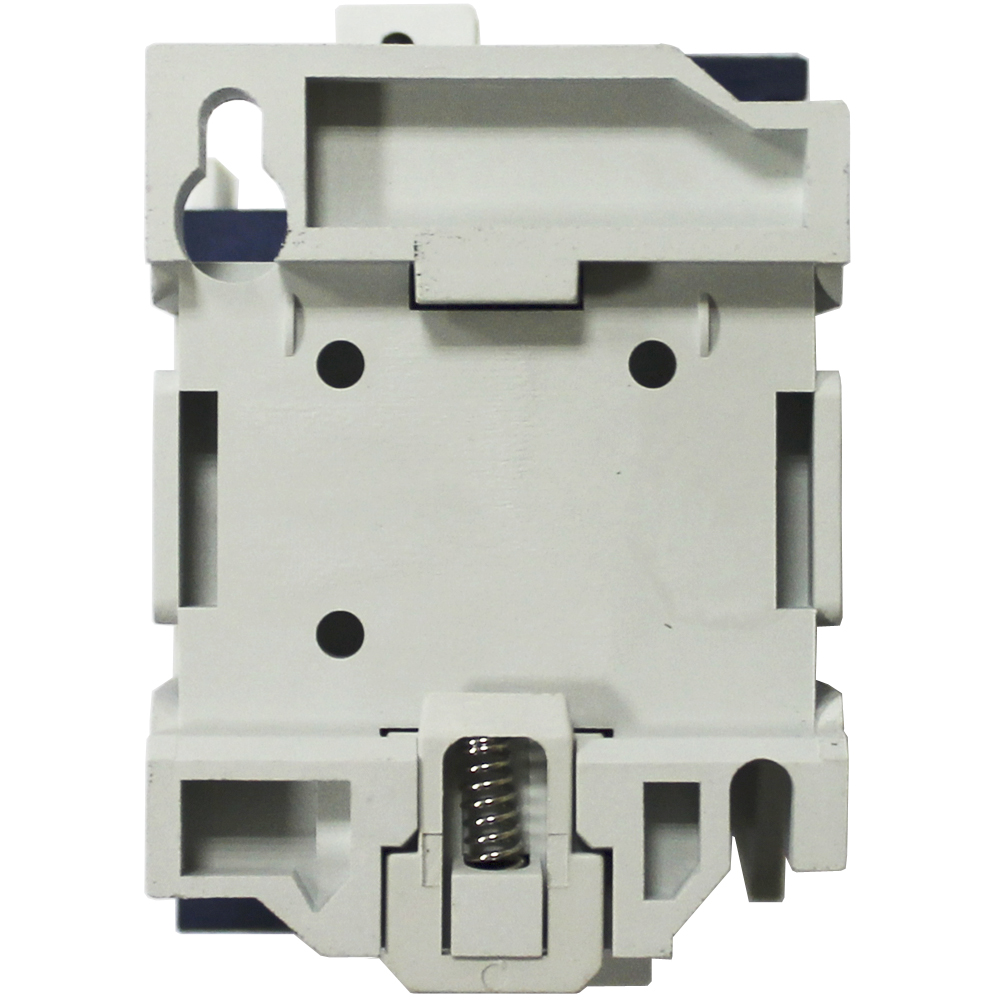

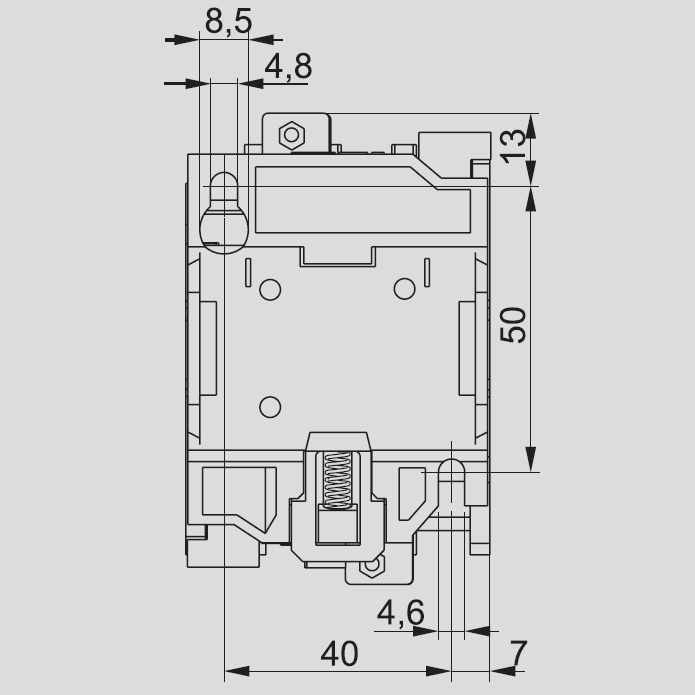

Тип монтажа: При помощи винтов, на DIN-рейку
Климатическое исполнение: УХЛ4
Температура эксплуатации: от -40 до +55 °C
Доп конт - Номин напряжение Un AC: < 660 В
Доп конт - Номин напряжение Un DC: < 440 В
Доп конт - Номин напряжение изоляции Ui: 660 В
Доп конт - Ток термической стойкости In: 10 А
Доп конт - Минимальная вкл способность Umin: 24 В
Доп конт - Минимальная вкл способность Imin: 10 мА
Доп конт - Защита от сверхтоков - предохр gG: 10 А
Доп конт - Макс кратковременная нагрузка: 100 А
Доп конт - Сопротивление изоляции: > 10 мОм

Производитель: IEK (ИЭК)
