Описание:
Назначение:
Защита электроустановок отдельных помещений от грозовых и коммутационных импульсных перенапряжений.
Применение:
Является упрощенным аналогом ОПС1 D1P.
Применяются для защиты электронной аппаратуры от остатков атмосферных, коммутационных перенапряжений и высокочастотных помех, прошедших через ограничители перенапряжений классов B и C.
Материалы:
Корпус из негорючего самозатухающего пластика.
Для ограничений импульсов используется оксидноцинковый варистор.
Конструкция:
Имеют моноблочное исполнение с варистором без индикатора рабочего состояния.
Сечение подключаемых проводников – 2,5-20 мм.
Преимущества:
За счет моноблочного исполнения и более упрощенной конструкции имеют цену в 2,5 раза ниже, чем аналог – ОПС1-D 1P.
Максимальное длительное рабочее напряжение 300 В частотой 50 Гц.
Применение оксидно-цинкового варистора позволяет добиться уникально высокой импульсной устойчивости при высоко-нелинейной вольтамперной характеристике.
Комплектация:
Ограничитель в защитной термоусадочной пленке.
Групповая упаковочная коробка – 12 изделий в коробке.
Руководство по эксплуатации. Паспорт – 1 экз. на 12 изделий.

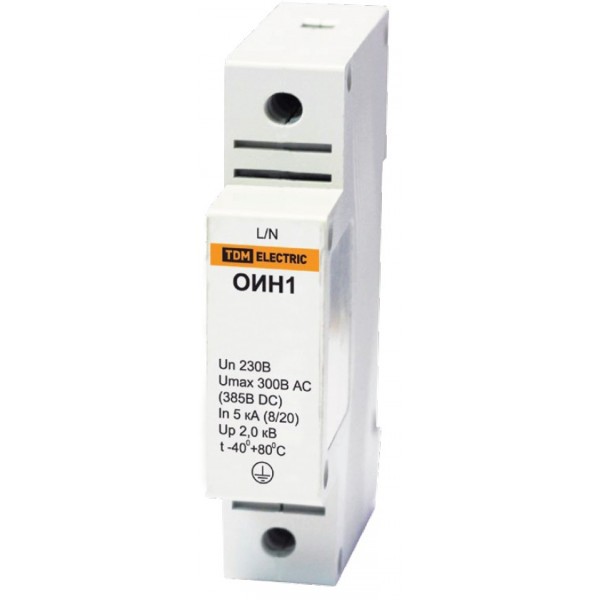

Типоисполнения ограничителей - ОИН1
Число полюсов - 1
Класс защиты - УЗИП класса III
Рабочее номинальное напряжение частотой 50 Гц, Un - 230
Максимальное рабочее напряжение сетей переменного тока, В - 300 АС
Максимальное рабочее напряжение сетей постоянного тока, В - 385 DC
Разрядный ток 8/20 мкс, номинальный In / максимальный Imax, кА - 5/12,5
Защитный уровень напряжения Up, не более, кВ - 2,0
Классификационное напряжение Uкл, В - 470
Класс ОИН - D
Время реакции, не более, нс - 25
Климатическое исполнение и категория применения по ГОСТ 14254 - УХЛ4
Степень защиты - IP20
Сечение присоединяемых проводников, мм2 - 2,5?20
Режим работы - продолжительный
Масса 1 полюса, не более, кг - 0,08

Производитель: TDM Electric
