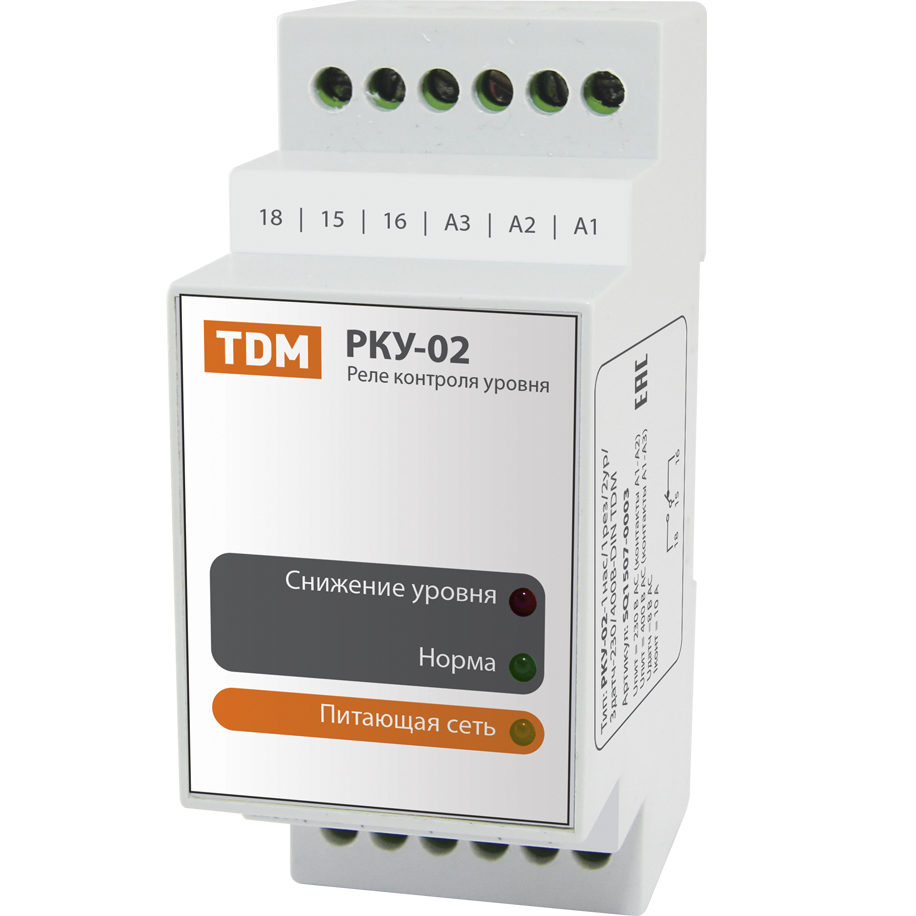

Реле контроля уровня РКУ-02-1нас/1рез/2ур/3датч-230/400В-DIN (без датчиков) предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей, управления электродвигателями насосных установок, управления электромагнитными клапанами, задвижками и вентилями.

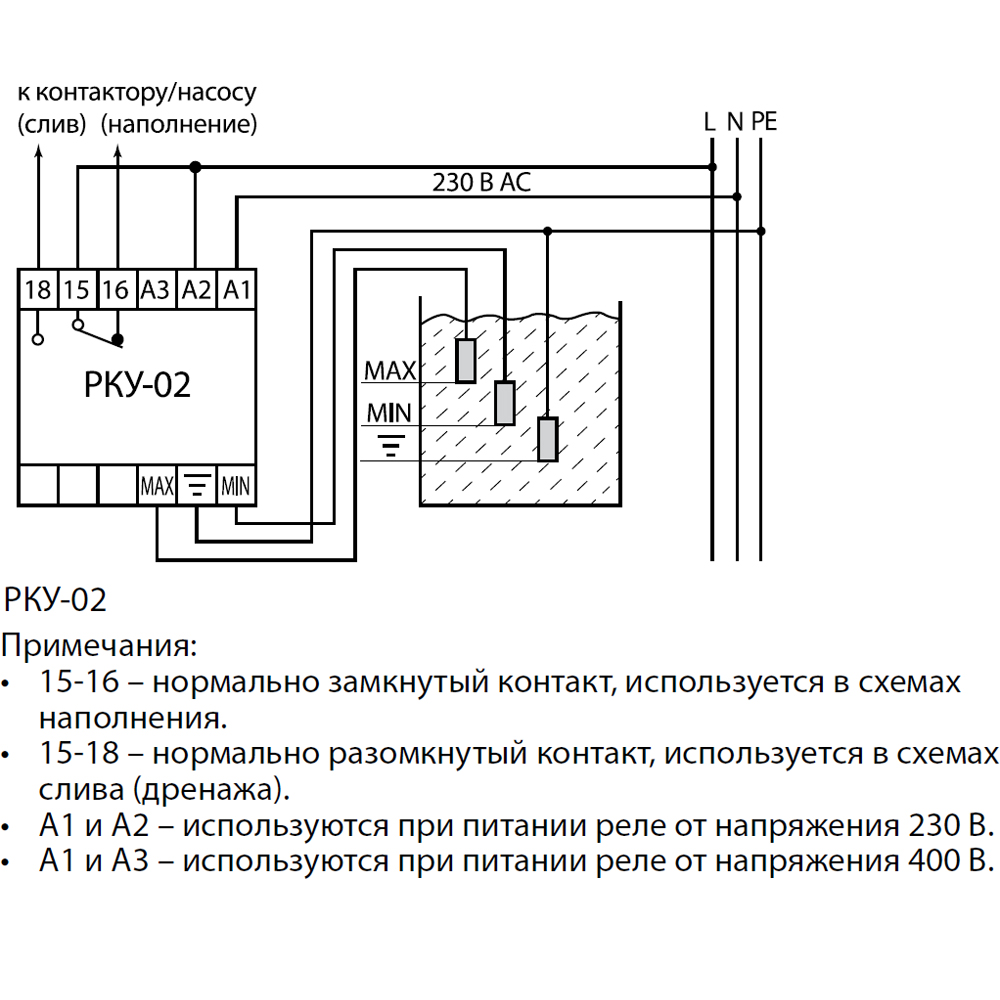

Логика работы: управление насосом в резервуаре в режиме "наполнение" или "дренаж"
Номинальное напряжение: 230/400 В АС
Номинальный ток контактов: 10 А
Количество контролируемых уровней: 2
Количество используемых датчиков контроля уровня: 3
Максимальная длина провода (от реле до датчика): 100 м
Напряжение питания датчика, не более: 10 В
Ток потребления датчика, не более: 2 мА
Потребляемая мощность: 2 ВА
Чувствительность: 50 кОм
Задержка переключения контакта при срабатывании: 20 мс
Задержка переключения контакта при возврате: 20 мс
Типы жидкостей: вода (водопроводная, родниковая, дождевая), жидкости с низким содержанием алкоголя (пиво, вино и др.), молоко, кофе, сточные воды, жидкие удобрения
Количество индикаторов состояния: 3
Механическая износостойкость: 10 000 000 циклов
Электрическая износостойкость: 100 000 циклов
Диапазон рабочих температур: от -10 до +50 °С
Тип контакта: 1р (переключающий)

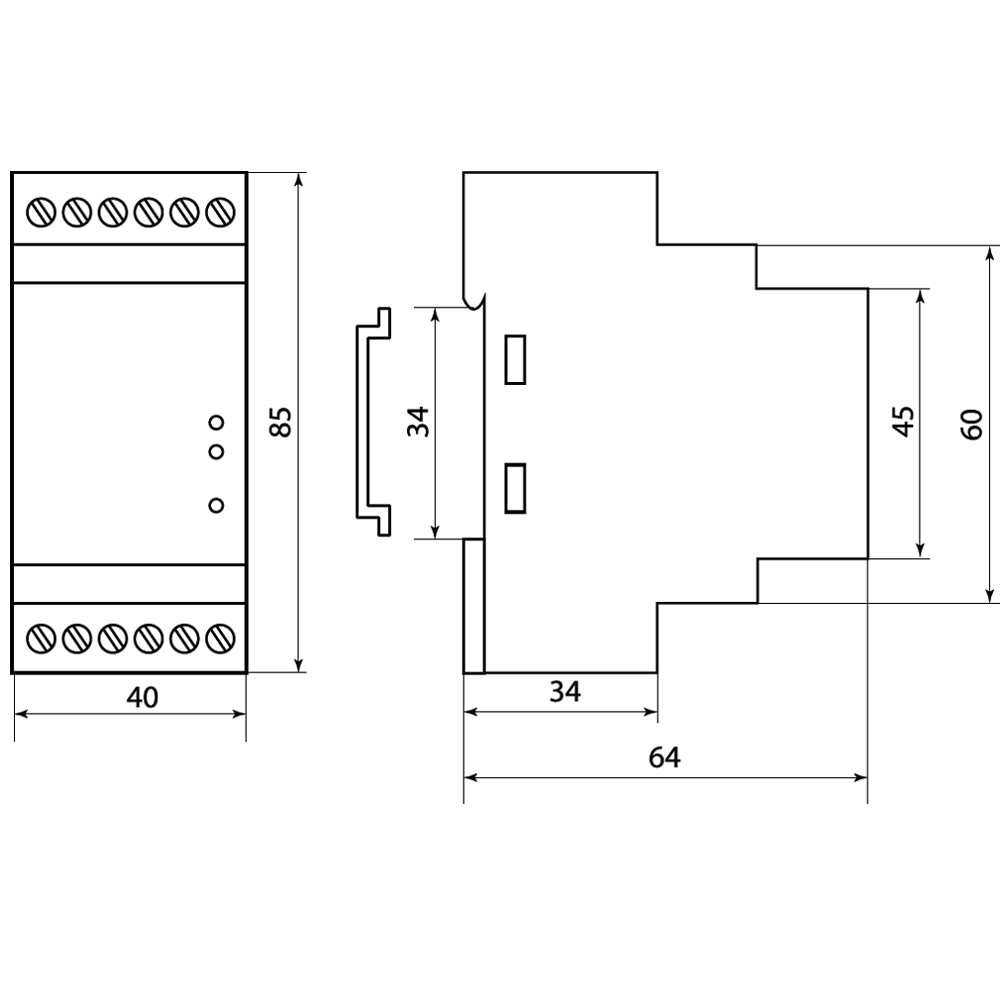

Способ установки: DIN-рейка
Масса: 0,15 кг

Применение:
• Контроль уровня жидкости в колодцах, резервуарах, цистернах, бассейнах, танкерах, аккумулирующих баках, канализационных стоках.
• Автоматический контроль уровня воды в водонапорной башне.
• Контроль уровня жидкости в источнике с малым дебитом.
• Поочередное или суммарное включение двух насосов в колодцах, в которых недопустимо их переполнение.

Материалы:
• Корпус реле выполнен из не поддерживающего горение пластика.

Конструкция:
• Работа реле базируется на кондуктометрическом методе определения наличия жидкости, который основан на электрической проводимости жидкостей и возникновении микротока между электродами датчиков.
• Реле используют для контроля уровней следующих жидкостей: вода (водопроводная, родниковая, дождевая, морская), жидкости с низким содержанием алкоголя (пиво, вино и др.), молоко, кофе, сточные воды, жидкие удобрения.
• Реле нельзя использовать для следующих жидкостей: дистиллированная вода, бензин, керосин, масло, этиленгликоль, краски, сжиженный газ.

Преимущества:
• Реле имеют переключающие контакты, что позволяет использовать их для работы как в режиме наполнения, так и в режиме слива.
Возможные обозначения: SQ1507-0003, PZ-829, ETM1336275, А5966, 257020, 501738, LVM20, РКУ-1М, EBR-01, А5970, 306891, ETM2311149

Производитель: TDM Electric (ТДМ Электрик)
