Назначение:
Для включения/отключения нагрузок (с видимым разрывом).
Защита 3-х фазных электрических цепей переменного тока до 660 В и постоянного тока до 440 В от коротких замыканий и перегрузок.

Применение:
Вводно-распределительные устройства (ВРУ).
Главные распределительные щиты (ГРЩ).
Панели распределительных щитов ЩО-70 и ЩО-90.
Установки компенсации реактивной мощности КРМ.
Шкафы и ящики управления.

Материалы:
Контактная группа выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
Корпус выполнен из негорючего полиамида, армированного стекловолокном (PA6.6).

Конструкция:

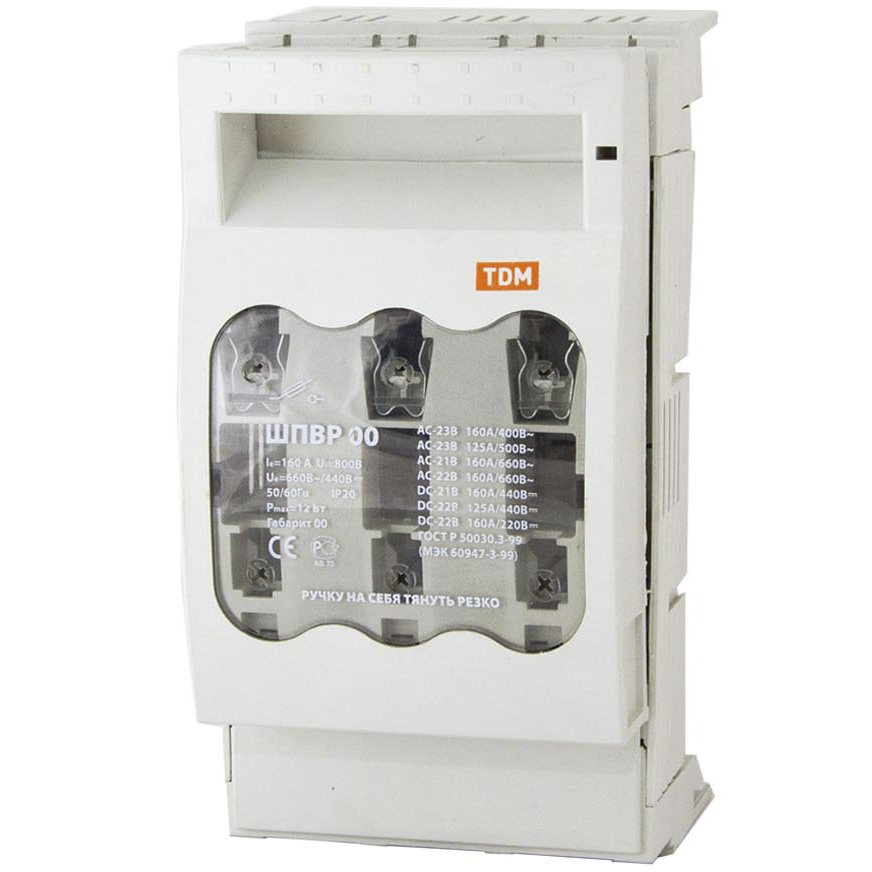

Шинный выключатель-разъединитель с функцией защиты состоит из:
трехполюсного основания с зажимами для плавких вставок, оснащенного клеммами подключения к токоведущим шинам;
верхнего защитного экрана контактов (для ПВР 1, ПВР 2, ПВР 3 с дугогасительными камерами);
нижнего защитного экрана контактов;
съемной крышки с держателями для установки плавкиx вставок.

Преимущества:
Возможность вывода кабеля в любую сторону при помощи универсального переходника.
Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной коммутацией всех полюсов.
Быстрый и безопасный монтаж без сверления и пробивания отверстий на систему шин с наиболее распространенным межшинным расстоянием в 60 мм при помощи клемм подключения.
Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать большое количество проводов и кабелей.
В отличие от простых держателей предохранителей обеспечивается защита от прикосновения к токоведущим частям.
Механическая прочность изделия - до 1600 циклов включения/выключения.
Возможность контроля напряжения щупом через отверстия на лицевой панели.
Высокоэффективная и экономичная защита электроустановок при помощи плавких вставок (рекомендуется использовать соответствующие плавкие вставки ППНН производства TDM ELECTRIC).
Широкий выбор номиналов плавких вставок позволяет не менять устройство при изменении потребления мощности.

Производитель: TDM Electric
